BC Type Fender

제품에 대한 상세 정보를 원하시면,
오른쪽의“다운로드”버튼을 클릭하세요

다운로드

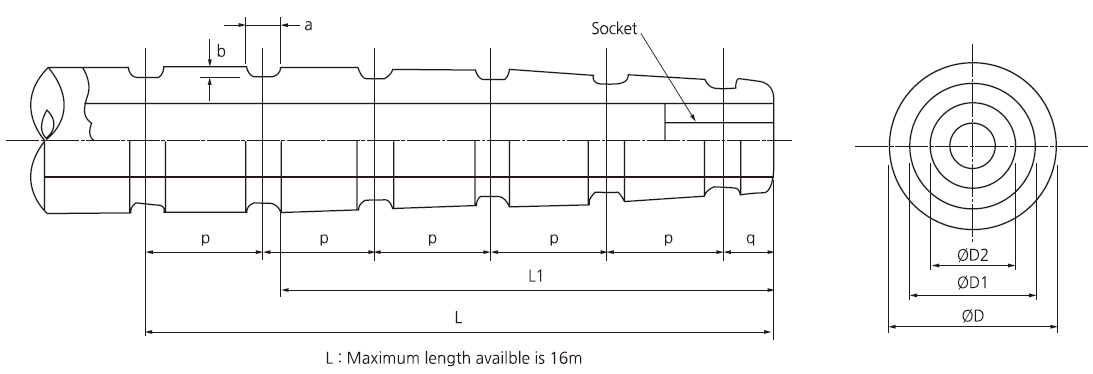

도면(타입A - 선미 후미용)

치수(타입A - 선미 후미용)

*왼쪽으로 드래그 하시면 전체 표를 확인하실 수 있습니다.

 Size  ØD  ØD1  ØD2  a  b  L1  p  q  Socket
I.D  O.D  Length
YBC Ø200×Ø100  200 150 100 50 15 500 600 ~ 900  150 -  -  -
YBC Ø250×Ø125  250 190 125 50 15 500 600 ~ 900  150 -  -  -
YBC Ø300×Ø150  300 225 150 50 15 700 600 ~ 900  200 -  -  -
YBC Ø350×Ø175  350 260 175 70 20 800 600 ~ 900  200 -  -  -
YBC Ø400×Ø200  400 300 200 70 20 850 600 ~ 900  200 100 202 300
YBC Ø500×Ø250  500 375 250 70 30 900 600 ~ 900  250 100 252 350
YBC Ø600×Ø300  600 450 300 85 30 900 600 ~ 900  250 150 303 400
YBC Ø700×Ø350  700 525 350 85 40 1000 600 ~ 900  300 150 354 400
YBC Ø800×Ø400  800 600 400 85 40 1000 600 ~ 900  300 150 404 400
YBC Ø1000×Ø500  1000 790 500 85 40 1100 600 ~ 900  350 200 504 500
YBC Ø1200×Ø600  1200 980 600 95 50 1100 600 ~ 900  350 200 504 500
  • 상기의 상세 성능 구성표는 사용하는 환경 조건에 따라서 변경
  • 상세 치수는 당사의 도면 및 사양서로 부연 설명

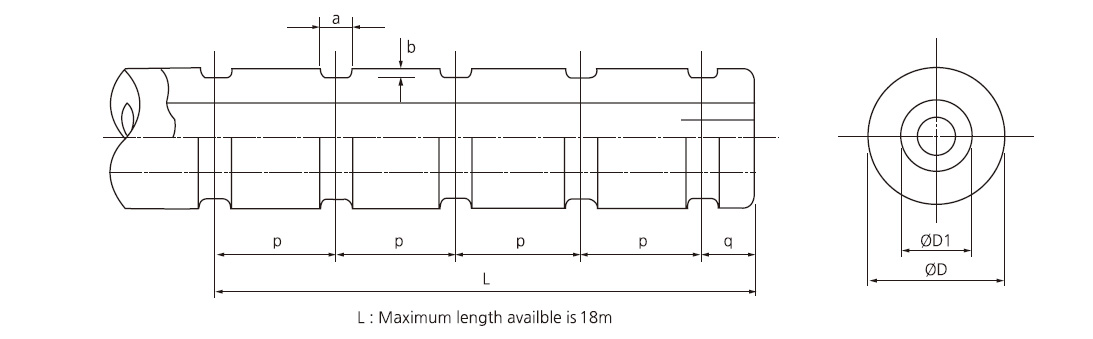

도면(타입B – 선체 옆면)

치수(타입B – 선체 옆면)

*왼쪽으로 드래그 하시면 전체 표를 확인하실 수 있습니다.

Size ØD ØD1 a b p q
YBC Ø100×Ø50 100 50 30 10 600 ~ 900 100
YBC Ø150×Ø75 150 75 30 10 600 ~ 900 100
YBC Ø200×Ø100 200 100 50 15 600 ~ 900 150
YBC Ø250×Ø125 250 125 50 15 600 ~ 900 150
YBC Ø300×Ø150 300 150 50 15 600 ~ 900 200
YBC Ø350×Ø175 350 175 70 20 600 ~ 900 200
YBC Ø400×Ø200 400 200 70 20 600 ~ 900 200
YBC Ø500×Ø250 500 250 70 30 600 ~ 900 250
YBC Ø600×Ø300 600 300 85 30 600 ~ 900 250
YBC Ø700×Ø350 700 350 85 40 600 ~ 900 350
YBC Ø800×Ø400 800 400 85 40 600 ~ 900 350
YBC Ø1000×Ø500 1000 500 85 40 600 ~ 900 350
  • 상기의 상세 성능 구성표는 사용하는 환경 조건에 따라서 변경
  • 상세 치수는 당사의 도면 및 사양서로 부연 설명
